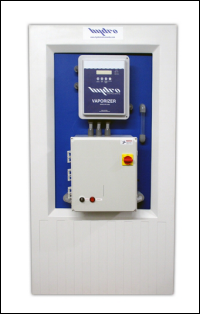

液氯蒸发器

美国Hydro液氯蒸发器系统包括液氯蒸发器、膨胀室组件、泄压阀组件、电动减压阀。

蒸发器是一个大面积的热交换器，它是一个用来传递足够热量来使液态化学药品转变为气态形式的设备。

监控操作和报警状态均为电子液晶显示屏。

18KW加热器可根据用户需要调节功率。

具备安全报警设备和控制设备。

投加率高达10000PPD

l 液氯蒸发器描述

符合美国机械工程师协会认证的相关标准。

能承受水压试验825磅（56Bar）

无缝管的制造焊接符合W-L对致命气体的要求。

所有焊接全熔透，100%X光探测试验和焊后热处理。

水箱为耐腐蚀的304不锈钢

装配好的管道

热损失最小的玻璃纤维绝缘。

所有的仪表有电子显示，带RS-485通信。

远程控制和关键操作参数显示。

水循环泵最大限度地提高热传递效率

18KW的加热器设定点和变速控制减少能源消耗和最大限度地提高热水器的寿命。

带低水温报警、高水温报警、过热温度报警、低水位报警、氯气压力超高报警、水满溢报警、膨胀室膜片破裂报警、泄压阀膜片破裂报警。

蒸发器室内壁涂上搪瓷，12.7毫米厚，为了减少蒸发器的腐蚀安装了镁棒。

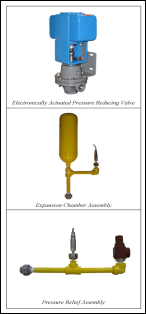

l 膨胀室组件

任何蒸发器和液体投加系统都必须安装膨胀室组件来防止管道破裂。安装在液态氯可以存储的地方（两个球阀之间），位于管路的最高点，膨胀室的尺寸是保护管路体积的20%。

l 压力释放组件

安装在蒸发器的出口，不能安装其他管道组件在蒸发器出口和泄压阀之间。碳钢泄压排气管道向下倾斜连接到一个外部的区域或其他非危险场所。

l 防爆膜固定器

符合美国机械工程师协会认证（ASME Sect VIII Div.1 certified）

活接型包括三个组件，1寸螺纹直接连接。

法兰型包括两个组件，1”法兰和垫片。

l 破裂盘

符合美国机械工程师协会认证（ASME Sect VIII Div.1 certified）

1”银的正向盘和反向盘。

不会破碎。

最大工作压力为268PSI。

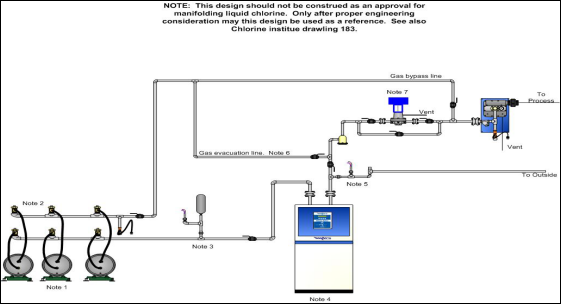

系统原理图

海卓液氯蒸发器有以下优势：

1、加热器内有报警温度计连续监测。与其他品牌比，海卓增加了氯气蒸发温度与蒸发器氯气出口温度差报警自动关闭加热器的功能。

2、热水加热氯气后能达到的最高压力是530PSI

3、Hydro的泄压阀设置泄压压力是560psi，首都的是250psi，设置压力高，不易泄漏，管路及蒸发器能承受的最高压力为900psi，如果压力设置在250psi，会常有泄漏。

4、Hydro的非破碎型防爆膜片在爆破时不会破碎成碎片。

5、海卓的加热器功率从0-18KW可调，首都及其他品牌加热器选择不同固定功率加热器，功率不可调。海卓的加热器更省电，并可以连续控制。

6、海卓液氯蒸发器使用水循环设计，跟首都的不循环设计比起来有以下优势：循环快，导热性能好，效率提高。

7、海卓的水循环入口设计比其他品牌高，防止杂志进入加热器，放水阀设计比较大并放在尽量低的位置便于清洗及排放杂质。

8、海卓设计的不锈钢水罐比碳钢的防腐性能更好，不易生锈。

9、海卓提供独有的设计功能，温差低于20℉会自动关闭电动减压阀，从而更安全，防止液氯进入真空调节器。

10、  Hydro提供独有的全面专用控制器，其它品牌没有。Hydro控制器被用于加热器的控制，温差参数运算和所有参数信号的报警及控制。Hydro控制器提供以下通讯方式：MODBUS, 4 x 4-20mA output, 2 x 4-20mA input,8 x Relay output

电动减压阀

l PRV-71H-cl2-3-2-0-1(电动）减压阀描述

1、材质为铸铁，阀体内设有隔膜和弹簧

2、隔膜材质为PVDF

3、弹簧材质为钽合金

4、调节压力范围：0-3.1Bar

5、最大输入压力：2.1MPa

6、电源要求：220v,50Hz
